充气密封圈装置在高温蒸汽装置设备中的应用

文章来源：未知发布者：admin

充气密封圈装置在高温蒸汽装置设备中的应用

高温蒸汽装置为提高密封状态，在进料门和出料门上均安装有密封圈，使进料(出料)门关闭时加强密封性。但在实际使用时，由于进料门的密封板与密封圈之间为相对运动，产生过大的摩擦力，同时出料门的电机功率过大以致于降低了密封可靠性。

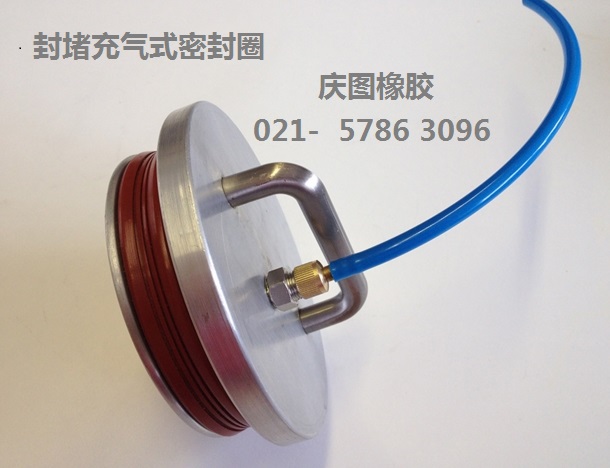

封堵充气密封圈

充气密封圈装置目的在于提供一种用在高温蒸汽装置设备中的充气密封圈装置，以减少高温蒸汽装置设备开闭的磨擦力。为实现上述目的，本充气密封圈装置，包括高温蒸汽装置设备的进料口和出料口处分别设有一可充气和泄气的充气密封圈，该充气密封圈上设有一充气口，所述充气口通过一两位五通电磁阀连接至气源。所述的装置，其中，所述气源为一空压机。所述的装置，其中，所述两位五通电磁阀通过控制线连接一开关。所述的装置，其中，所述电磁阀的开关安装在高温蒸汽装置设备的进料口和出料口处，或安装在高温蒸汽装置设备的进料门和出料门处。本技术采用充气密封圈密封进料门解决了进料门在运动时与密封圈摩擦力过大的问题。同时采用充气密封圈密封出料门解决了电机功率过大和密封可靠性的问题。
充气密封圈是用橡胶制成的中空密封圈，在圈体上安装气门，连接充气泵，用于加压泄压。充气后，圈体弹性膨胀，放气后，圈体完全回缩原形，这种移动型密封，是它大的特点。根据具体需求可做成圆圈，方形圈以及直线型囊体.

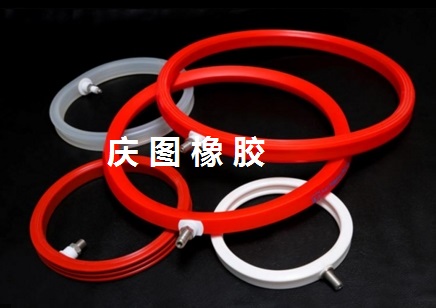

红色充气密封圈

2. 工作原理：充气密封圈的构造是靠充气来发挥密封作用的。由于橡胶的柔韧特性，充气膨胀后的橡胶中空圈具有可塑性。膨胀面和密封面接触后，发生柔性曲线变形，这样就可以密封周边（几米-几百米）的呈直线或者曲线形状的间隙。而放气后，密封圈瞬间恢复原形，设备间隙重现。可快速快捷实现密封和解除密封，充气放气频繁使用能达到100万次。工作状态下，用于圈体内部的气体压力作用，密封强度大，所以气密性高，密封效果好。

3. 断面结构特点：根据密封间隙尺寸，流体压力，膨胀收缩频率等设计不同的圈体截面中空结构形状。如圆形，梯形，矩形，M型，复合型等。

4. 密封方向：一般分为轴向密封，外径向密封和内径向密封。

5. 安装：充气密封圈要完全安装于钢槽或者硬质PVC槽内，避免推拉过程中的摩擦。

6. 应用：充气密封圈密封效果好，更换简单方便，正在被越来越多的行业使用。

1）广泛用于制药，化工，食品行业中用于洁净真空装置中。

2）生产系统中的物料改道，分装。

3）工业阀门，活塞控制粉末，粘稠液体。

4）包装输送带气闸，收卷气胀轴装置。

5）电子设备，实验室热处理

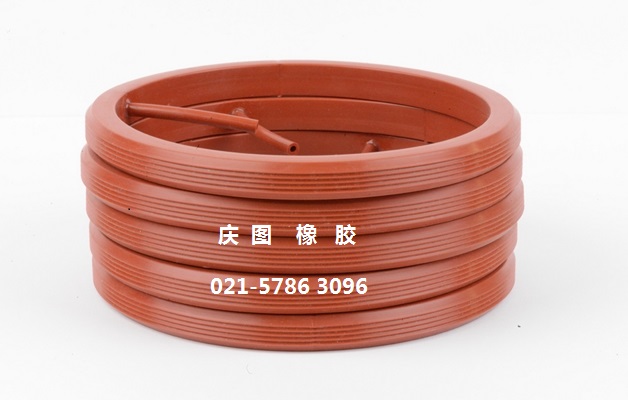

充气充液密封圈
