硅胶制品的撕裂强度和伸长率指标的重要性,您了解多少?
判断硅胶制品弹性的好坏,扯断拉伸强度应该是越大越好。但是扯断伸长率是不是也应该是越大越好呢?这个问题度娘上面也没有标准的答案,专注硅胶制品生产近二十年的庆图橡胶,结合工厂的实际生产经验,在本文中为大家做简单的介绍

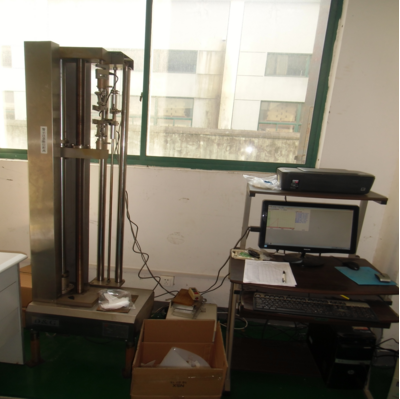

在硅胶材料中,扯断拉伸强度一般指拉伸到最大强度,材料断裂之前的应力值。
扯断伸长率为硅胶材料在拉伸至断裂前的最大伸长与拉伸前的原始长度的比值,通常用百分之XX来表示。
对于硅胶材料而言,一般拉伸强度高的材料断裂伸长率都不太高。

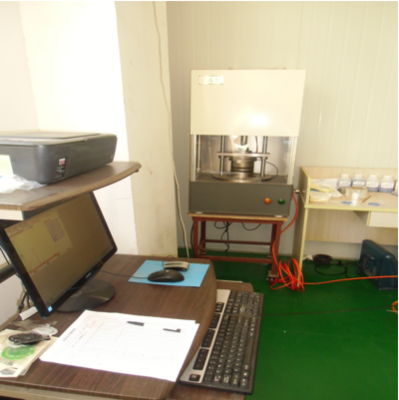

关于撕裂强度是指在有切口的样品上施加力量时阻碍切口或刻痕扩大的抵抗力。即使切开后置于极高的扭应力下,热加硫型固态硅橡胶也能不被撕裂。热加硫型固态硅橡胶撕裂强度范围介于9-55 kN/m之间。氟硅橡胶撕裂强度范围介于17.5-46.4 kN/m之间。液体硅橡胶撕裂强度范围介于11.5-52 kN/m之间。伸长率。通常是指“极限破裂伸长”或者当样品断裂时相对于原长度的所增长的百分比。热加硫型固态硅橡胶一般的伸长率范围在90到1120%之间。氟硅橡胶一般的伸长率在159到699%之间。液体硅橡胶一般的伸长率在220到900%之间。不同的加工方法和硬化剂的选择都能很大程度地改变其伸长率。硅橡胶的伸长率和温度有很大关系。
